NEXAM conçoit et fabrique une gamme de butées micrométriques destinée aux opérations nécessitant un contrôle précis de la profondeur lors des opérations de fraisurage et de lamage.

Les opérateurs utilisent ces butées pour régler la profondeur avec une précision de 20 à 25 µm.
Les butées micrométriques assurent également :

• la perpendicularité avec la surface d’appui,

• la concentricité avec l’alésage grâce au pilote monté sur l’outil.

La gamme NEXAM comprend 2011 butées micrométriques conçues pour répondre aux exigences de l’industrie aéronautique.

Les butées micrométriques NEXAM permettent de contrôler précisément la profondeur de fraisure ou de lamage.

Les opérateurs règlent la butée afin de garantir une profondeur constante lors des opérations répétitives.
Cette précision permet d’obtenir des résultats fiables et conformes aux exigences des opérations réalisées dans l’industrie aéronautique.

La gamme NEXAM propose différentes configurations afin de répondre aux contraintes rencontrées dans les opérations d’outillage.

Les butées micrométriques se déclinent notamment avec :

• course de réglage de 6 à 39,5 mm,

• interfaces : M6, M8x100, M10x100, ¼-28 UNF et 3/8-24 UNF,

• embases de différents diamètres permettant d’assurer la stabilité.

Les embases offrent des passages intérieurs de 7 à 50 mm et existent en plusieurs versions :

• embases à larges ouvertures,

• embases sécurité,

• embases à aspiration.

Ces configurations permettent d’adapter les butées micrométriques aux contraintes d’encombrement rencontrées dans les dispositifs d’outillage.

Les butées micrométriques NEXAM peuvent être équipées de patins en nylon ou en acier.

Les opérateurs choisissent le type de patin en fonction de la géométrie de la surface d’appui.

La gamme comprend notamment :

• patins classiques,

• patins tripodes,

• patins quadripodes.

Ces configurations permettent d’adapter la butée aux surfaces planes ou aux surfaces gauches rencontrées sur les structures aéronautiques.

NEXAM propose également des écrous de différentes couleurs afin de faciliter l’identification des réglages.

Les écrous sont disponibles en :

• neutre,

• bleu,

• vert,

• rouge,

• noir.

Les équipes peuvent ainsi mettre en place un système de code couleur afin d’identifier rapidement les réglages selon les applications.

NEXAM intègre plusieurs améliorations techniques sur certaines références de butées micrométriques.

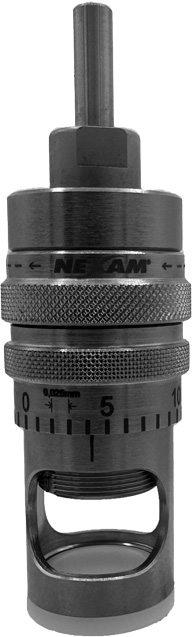

Les butées 2XB et 2XC intègrent notamment un joint à lèvres qui empêche les poussières de carbone de pénétrer dans le mécanisme.
Ce système améliore la durée de vie de la butée dans les environnements exigeants.

Les butées à rotule 2XC offrent également une amplitude d’inclinaison doublée, ce qui améliore l’adaptation aux surfaces inclinées.

NEXAM développe également une gamme d’embases à aspiration optimisée.

Ces embases facilitent l’évacuation des copeaux d’aluminium pendant les opérations d’usinage et améliorent ainsi les conditions de travail.

Cette solution permet de maintenir une zone de travail propre et de réduire l’accumulation de copeaux.

NEXAM peut également concevoir des butées micrométriques spéciales afin de répondre à des besoins spécifiques.

Les équipes NEXAM peuvent adapter :

• les dimensions,

• les interfaces,

• la configuration des embases,

• ou toute autre caractéristique liée à l’application.

Cette approche permet de proposer une solution adaptée aux contraintes rencontrées dans les dispositifs d’outillage.
